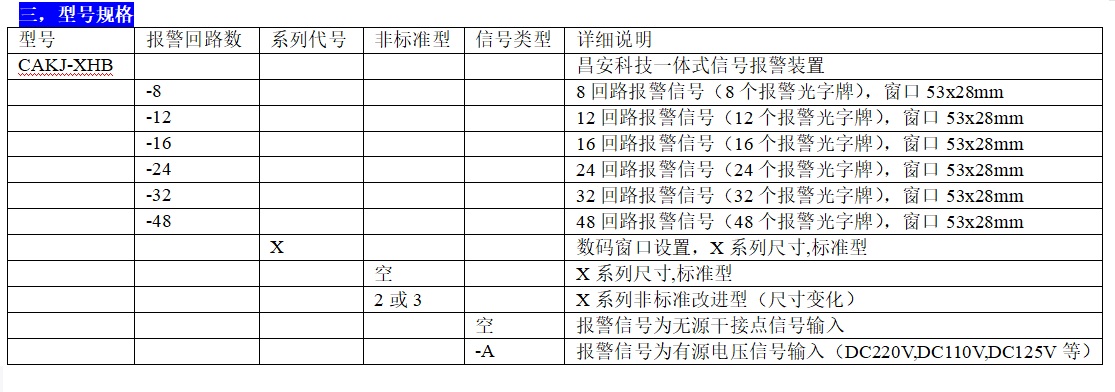

型號：CAKJ-XHB-8X,12X,16X,24X,32X,48X
功能：8,12,16,24,32,48路信號報警，聲光報警
尺寸：小尺寸裝置（適合高壓柜安裝）
CAKJ-XHB一體式微機中央信號報警裝置，是專為發電廠、變電站信號系統設計的一種集中管理的微機信號報警系統。具有抗干擾能力強、操作簡便、安裝使用方便、維護量小等特點。該產品廣泛應用于電力、石油、化工、冶金及煤炭等行業，使電力及工業自動化監測、信號報警的高智能型產品。
二．功能特點
1，裝置面板具備數字顯示，上電自檢。
2，具備試驗（試燈）、確認（接受）、復歸、信號追憶和清除功能。并自帶功能按鈕。
3，具備手動和自動確認功能，自動確認時間（0-200s）可設置。
4，信號報警類型可區分：可設置區分事故信號S、預告信號Y、位置信號P。
5，光字牌顏色：可選擇紅色、白色、黃色、綠色，根據信號的報警類型，用顏色區分更醒目直觀。
6，輸入信號類型可設置:開關型接點（h）、開關型保持接點（E）和脈沖型保持接點（C）。（注）
7，輸入信號常開常閉選擇：對于每一個信號，可設置常開變常閉報警（默認），可設置常閉變常開報警。
8，信號延時報警：0-9999ms延時報警時間可設置
9，裝置自帶蜂鳴器，事故發長音“嘀---”，預告信號發短音“嘀，嘀，嘀，嘀”，位置信號不發音。
10，裝置帶事故及預告信號報警輸出接點，可啟動電笛電鈴，加強聲音報警效果。
11，具備遙信輸出接點，連接其他設備或作為事故停鐘信號。
12，具備裝置電源消失接點輸出。
13，具備數字通訊輸出，RS485串行通訊接口，MODBUS通訊協議。
注：開關型接點h：動合接點，當系統發生故障時接點閉合，裝置報警，故障解除后接點斷開，報警復位。
開關型保持接點E：動合接點，當系統發生故障時接點閉合，裝置報警，故障解除后接點斷開，報警信號保持，需要人工手動復位。   脈沖型保持接點C：脈沖式動合接點，當系統發生故障時接點閉合1s后斷開，報警信號保持，當故障解除后，需要人工手動復位。

詳細說明請點擊PDF文檔下載說明書

CAKJ-XHB-8X~48X信號報警裝置1908.pdf
